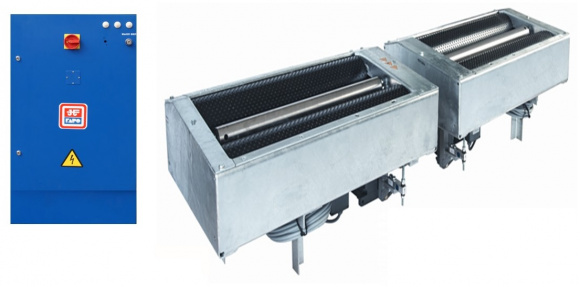

Тормозной стенд ГАРО универсальный до 13 тонн СТС-13У-СП-11 Арт. 628-80 Минимальный комплект.

НоменклатураПрисоединенныеФайлы
Гарантия 2 года
Цена по запросу
В корзину
Купить в 1 клик
Добавить к сравнению
Возможен Trade-in
Нашли дешевле?
Гарантия 2 года
Артикул: 628-80 (Минимальный комплект без весов)
СТС-13У-СП-11 Арт. 628-80 Стационарный роликовый универсальный стенд для проверки тормозной системы  легковых и грузовых автомобилей с нагрузкой на ось до 13 000 кг. (Минимальный комплект без устройства взвешивания веса автомобиля на ось).  В составе: опорное устройство (блок роликов 2 шт.), силовой шкаф, программное обеспечение тормозного стенда.
Дипломант конкурса «100 лучших товаров России»
Доставка по России и странам СНГ: По тарифам транспортных компаний
Рассчитать стоимость доставки груза ТК: Деловые линии, ПЭК, ЖелДорЭкспедиция, СДЭК.
Подробнее об оплате
Покупка в лизинг
Оставить заявку на монтаж/ремонт
  • Описание

    СТС-13У-СП-11 Стенд тормозной силовой

    (Минимальный комплект без весов)

    Техническое описание тормозного стенда:

    Стенд для контроля эффективности работы рабочей и стояночной тормозных систем, устойчивости при торможении автомобилей с одной или несколькими ведущими осями (режим 4WD) с нагрузкой на ось до 13 тонн.

    Может использоваться в составе линии технического инструментального контроля при проведении технического осмотра автомобилей. (При сопряжении с соответствующими приборами, опциями и программным продуктом ПО ЛТК).

    Методы проверки полностью соответствуют Техническому регламенту Таможенного Союза ТР ТС 018/2011 «О Безопасности Колесных Транспортных средств» и ГОСТ 33997-2016.

    СТС13У-СП-11 внесён в Государственный реестр средств измерений РФ и имеет свидетельство об утверждении типа средств измерений за № 56636-14 (Свид. RU.C.28.070.A № 54281)

    Функциональные и конструктивные особенности:

    • Две скорости вращения роликов соответствуют проверке легковых и грузовых автомобилей согласно ГОСТ 33997- 2016 (п. 5.1.3.8.).
    • Установка двух раздельных блоков роликов (опорных устройств) на осмотровой яме не снижает эффективность и безопасность работы оператора при осмотре транспортных средств снизу. Возможна установка без смотровой ямы.
    • Обработка результатов измерений на ПК и вывод их на экран монитора и принтер.
    • Металлические ролики с точечной наплавкой (патент RU 61695) для обычных и шипованных шин обеспечивают исключительную долговечность на износ и нормативный коэффициент сцепления 0,8-0,7 (сух./влаж.). А также возможность восстановления износа с применением доступных технологий.
    • Задние ролики расположены выше передних. Данное конструктивное решение существенно снижает силы, стремящиеся «вытолкнуть» автомобиль со стенда в процессе испытаний.
    • Помощь при выезде (базовая комплектация). Режим помощи выезда автомобиля со стенда: принудительное вращение роликов стенда не только облегчает выезд автомобиля, но и предохраняет мотор - редукторы от перегрузок.
    • Режим 4WD в базовой комплектации. Позволяет испытывать автомобили с одной или несколькими ведущими осями;
    • Управление тормозным стендом производится с клавиатуры ПК или с пульта дистанционного управления, который передает сигналы на компьютер по радиоканалу. ПДУ с магнитом для удобства хранения поставляется опционально.
    • Усилие на органе управления тормозной системы измеряется беспроводным тензометрическим датчиком силы (педаметром) - опция для данной комплектации.
    • Система самодиагностики (заложена в «Сервисной программе ГАРО»).
    • Надежная система измерений. В конструкции тормозных стендов ГАРО применяются высоконадежные тензометрические датчики отечественного производства. Каждый датчик имеет паспорт завода изготовителя. Применяемые силовые и весовые датчики проверены тяжелыми условиями эксплуатации в течение продолжительного времени.
    • Дополнительные стальные защитные накладки защищают раму стенда от износа шипованными шинами.
    • Возможно управление тормозным стендом с планшетного компьютера.
    • Калибровка и поверка как весовых, так и силовых датчиков выполняется одним комплектом приспособлений, что существенно снижает трудоемкость этих операций.
    • Датчик измерения давления воздуха в пневмосистеме тормозов грузовых автомобилей входит с состав тормозного стенда.
    • Порошковая окраска опорных устройств надежно защищает от коррозии и надолго сохраняет эстетичный внешний вид.
    • В минимальный комплект не входят фундаментные рамы - приобретаются отдельно.
    • В конструкции тормозных стендов ГАРО применяются высоконадежные мотор-редукторы итальянского или отечественного производства, класс защиты IP-65.
    • Двухскоростные мотор – редукторы обеспечивают работу стенда на разных начальных скоростях торможения (для грузовых и легковых автомобилей), что соответствует российским (ГОСТ 33997- 2016) и европейским (ISO 21069) методам проверки.
    • Редукторы необслуживаемые, не требуют замены масла в течение всего срока эксплуатации.

    Стенд является универсальным (предназначен для проверки легковых и грузовых АТС), так как обеспечивает необходимые метрологические характеристики во всем диапазоне измерений веса и тормозной силы, а также имеет две скорости вращения: для проверки легковых и грузовых автомобилей соответственно, согласно ГОСТ Р 33997- 2016 (п. 5.1.3.8.) и ISO 21069.

    На тормозных стендах, имеющих одну скорость вращения роликов (меньше 4 км/ч), проверка легковых автомобилей запрещена.


  • Характеристики
    Артикул 628-80 (Минимальный комплект без весов)
    Модель СТС-13У-СП-11 Арт. 628-80 (Базовый комплект без весов)
    Производство Россия
    Бренд ГАРО
    Основные характеристики
    Назначение СТО / АТП
    По типу автомобилей Универсальный
    Максимальная нагрузка на ось 13000
    Диапазон измерений тормозной силы (на одном колесе), кН 0 - 30
    Диапазон измерений силы на органе управления тормозной системы, Н 0 - 1000 (необходим педаметр - ОПЦИЯ)
    Диапазон измерений массы приходящейся на ось, кг 0 - 13000 (необходимы датчики веса - ОПЦИЯ)
    Диапазон измерений давления сжатого воздуха, МПа (бар) 0 - 1 (0 - 10)
    Диапазон измерений усилия вталкивания сцепного устройства, Н 0 - 3700 (нагружатель ТСУ - ОПЦИЯ)
    Количество скоростей испытаний 2
    Начальная скорость торможения, имитируемая на стенде, км/ч 4,4 / 2,2
    Диаметр роликов, мм 204
    Длина роликов, мм 1000
    Ширина колеи, мм 800 – 2800
    Диапазон диаметра колес автомобиля, мм 520 – 1300
    Потребляемая мощность не более, кВт 19
    Максимальная кратковременная мощность не более, кВт 55
    Электропитание, В 380
    Габаритные размеры опорного устройства 1235х700х602 (каждое)
    Масса опорного устройства, кг 530 (каждое)
    Габаритные размеры силового шкафа 600×210×1000
    Масса силового шкафа, кг 50
    Конструктивные и функциональные особенности
    Исполнение блока роликов Раздельное
    Тип установки Стационарный заглубляемый
    Тип роликов Стальные с точечной наплавкой
    Возвышение задних роликов Да
    Режим 4WD Да
    Режим помощи при выезде Да
    Система самодиагностики Да
    Работа с датчиком давления в пневмосистеме тормозов Да
    Работа с нагружателем сцепного устройства прицепов Да
    Работа с тестером увода Да
    Прочее Первичная метрологическая поверка. Для расчета удельной тормозной силы требуется устройство взвешивания. Для определения усилия на органе управления т
    Комплект поставки стандарт
    Блок роликов Да
    Силовой шкаф Да
    ПО тормозного стенда Да
    Весовые датчики Опция
    Рама фундаментная Опция
    Педаметр Опция
    ПДУ Опция
    Упор колесный Опция
    Мостики переездные Опция
    Рукоятка для ручного тормоза Опция
    Крышки блока роликов Не предусмотрено
    Тестер увода Опция
    Рама фундаментная тестера увода Опция
    Тестер подвески Не предусмотрено
    Рама фундаментная тестера подвески Не предусмотрено
    Коммуникационная стойка для ПК Опция
    Датчик давления в пневмосистеме Опция
    Дополнительные защитные пластины Да
  • Комплект поставки

    КОМПЛЕКТ ПОСТАВКИ тормозного стенда СТС-13У-СП-11 Арт 628-80:

    Артикул

    Наименование

    Кол-во

    Ед. изм.

    1

    СТС13.11.01.00.000-01

    СТС-13У-СП-11 – Опорное устройство с комплектом силовых и коммуникационных кабелей.

    2

    К-т

    2

    СТС10У.11.02.00.000-02

    Шкаф силовой со встроенными функциями: 4WD для проверки полноприводных автомобилей, и блокировки роликов для помощи при выезде со стенда

    1

    Шт

    3

    Комплект ПО СТС

    1

    К-т

    ОПЦИИ К СТС-13У-СП-11 Арт 628-80

    Наименование, описание

    Стоимость

    1

    Комплект ПК

    .

    2

    Стойка компьютерная СП6

    .

    3

    СТС10У.11.00.10.900 – Комплект инструмента для поверки стенда СТС-10/13/16.

    .

    4

    Устройство взвешивания для определения удельной тормозной силы

    5

    Рама фундаментная тормозного стенда

    6

    Датчик усилия на органе управления ТС

    7

    Пульт дистанционного управления

    8

    Датчик давления

    9

    Рукоятка для ручного тормоза

    10

    Мостики переездные

    11

    Упор колесный

    12

    Комплект тестера увода SSP-4000

  • Дополнительные материалы
    Свидетельство об утверждении типа средств измерений (401.81КБ) Скачать
    Описание типа средств измерений (2.03МБ) Скачать
    Руководство по эксплуатации СТС-10У-11 (1.75МБ) Скачать
  • Видео
  • Задать вопрос

Еще товары из раздела

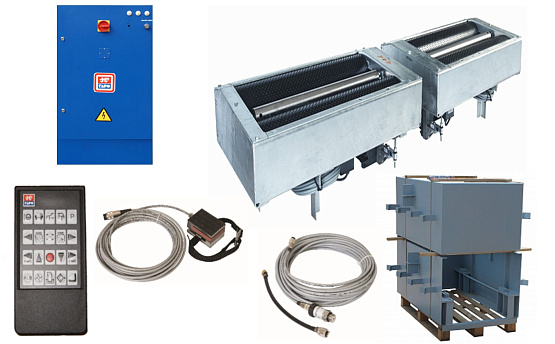

СТС-13У-СП-11 Арт. 628-60 Стационарный роликовый универсальный стенд тормозной системы для легковых и грузовых автомобилей с нагрузкой на ось до 13 000 кг.  В составе: Опорное устройство (блок роликов - 2 шт.), силовой шкаф, программное обеспечение тормозного стенда, устройство взвешивания нагрузки на ось (8 датчиков), ПДУ, датчик усилия на педали тормоза, датчик давления в пневмосистеме, рамы фундаментные - 2 шт.
 Цена по запросу
Сравнить
В корзину
СТС-13У-СП-11 Арт. 628-74 Стационарный роликовый универсальный стенд для проверки тормозной системы  легковых и грузовых автомобилей с нагрузкой на ось до 13 000 кг.  В составе: Опорное устройство (блок роликов - 2 шт.), силовой шкаф, программное обеспечение тормозного стенда, устройство взвешивания нагрузки на ось (8 датчиков), ПДУ, датчик усилия на педали тормоза, датчик давления, рама фундаментная (2 шт), мостики переездные, противооткатный упор.
 Цена по запросу
Сравнить
В корзину
СТС-10У-СП-11. Стационарный роликовый универсальный стенд тормозной системы для легковых и грузовых автомобилей с нагрузкой на ось до 10 000 кг.
 Цена по запросу
Сравнить
В корзину
СТС-16У-СП-11. Стационарный роликовый универсальный стенд для проверки тормозной системы  легковых и грузовых автомобилей с нагрузкой на ось до 16 000 кг.
 Цена по запросу
Сравнить
В корзину

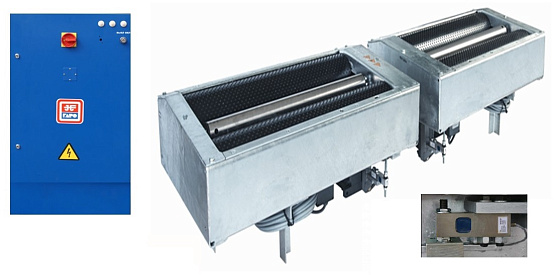

Тормозной стенд ГАРО универсальный до 13 тонн СТС-13У-СП-11 Арт. 628-70 Базовый комплект с весами
 Цена по запросу
Сравнить
В корзину
BDE 3504 SC ÜW1 SmG 13t  — тормозной стенд для АТС с нагрузкой на ось до 13т. Напольное исполнение.
 Цена по запросу
Сравнить
В корзину
СТС-13У-СП-24. Мобильный роликовый универсальный стенд тормозной системы для проверки тормозных систем АТС с нагрузкой на ось до 13 т. С эстакадой и офисом.
 Цена по запросу
Сравнить
В корзину
СТС-13У-СП-11П. Стационарный роликовый универсальный тормозной стенд для легковых и грузовых автомобилей с нагрузкой на ось до 13 000 кг. С тестером увода.
 Цена по запросу
Сравнить
В корзину
Тормозной стенд BDE 3504 N SC PC 2 SmG 13 t – 2 test speed, elevated rollers Оптимальный комплект.
 Цена по запросу
Сравнить
В корзину

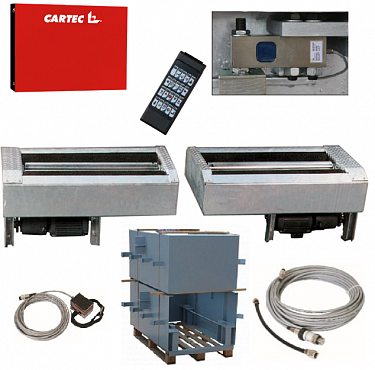

Тормозной стенд Cartec BDE 4504 N SC PC 1 SmG 20t Арт. T2000616368A Стационарный универсальный стенд для проверки тормозной системы легковых и грузовых автомобилейй с нагрузкой на ось до 20т. (минимальный комплект без датчиков веса)
 Цена по запросу
Сравнить
В корзину
Тормозной стенд BDE 3504 N SC PC 1 SmG 13 t – 1 test speed, elevated rollers БАЗОВАЯ ВЕРСИЯ
 Цена по запросу
Сравнить
В корзину
Тормозной стенд BDE 3504 N SC PC 1 SmG 13 t – 1 test speed, elevated rollers Оптимальный комплект.
 Цена по запросу
Сравнить
В корзину

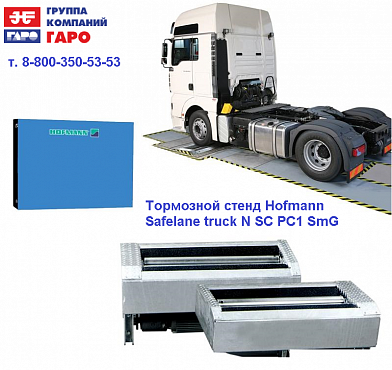

Тормозной стенд Hofmann Safelane truck N SC PC1 SmG 13t Арт. T2222616422B Стационарный универсальный стенд для проверки тормозной системы легковых и грузовых автомобилейй с нагрузкой на ось до 13т. (минимальный комплект без датчиков веса).
 Цена по запросу
Сравнить
В корзину
Тормозной стенд Cartec BDE 4504 N SC PC 1 SmG 16t Арт. T2000616446A Стационарный универсальный стенд для проверки тормозной системы легковых и грузовых автомобилейй с нагрузкой на ось до 16т. (минимальный комплект без датчиков веса)
 Цена по запросу
Сравнить
В корзину
Тормозной стенд Hofmann Safelane truck N SC PC1 SmG 13t Арт. T2222616422B Стационарный универсальный стенд для проверки тормозной системы легковых и грузовых автомобилейй с нагрузкой на ось до 13т. (минимальный комплект без датчиков веса).
 Цена по запросу
Сравнить
В корзину

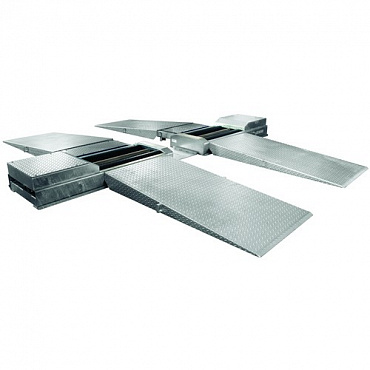

СТС-13У-СП-14 Напольный, передвижной роликовый универсальный стенд тормозной системы для проверки тормозных систем АТС с нагрузкой на ось до 13 т. с комплектом коротких аппарелей. В составе: Опорное устройство (блок роликов - 2 шт.),комплект аппарелей, силовой шкаф, программное обеспечение тормозного стенда, устройство взвешивания нагрузки на ось (8 датчиков), ПДУ, датчик усилия на педали тормоза, датчик давления, противооткатный упор.
