Напольный стенд тормозной силовой СТС-13У-СП-24 предназначен для контроля эффективности рабочей и стояночной тормозных систем и устойчивости при торможении АТС с нагрузкой на ось до 13 тонн. Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» и ГОСТ Р 51709-2001.
Тормозной стенд обладает следующими особенностями:
- Модульное построение, возможность наращивания до линии технического контроля.

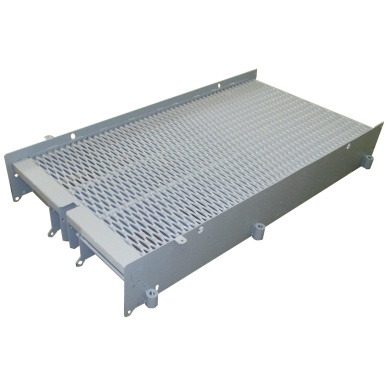

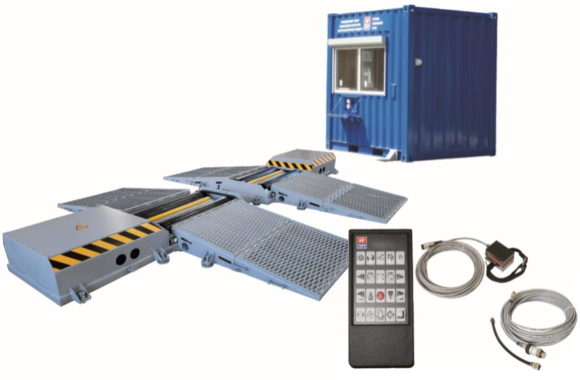

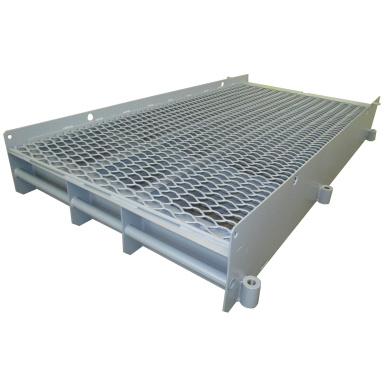

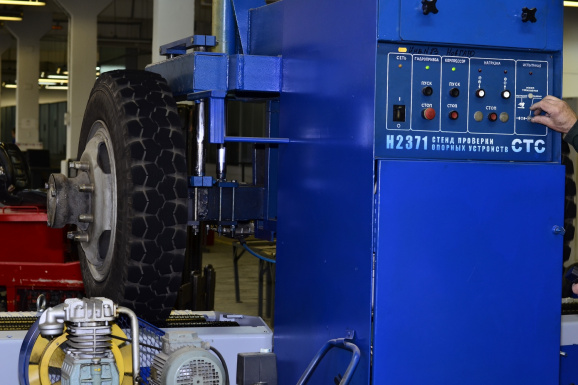

- Стенд тормозной силовой СТС-13У-СП-24 представляет собой передвижной комплекс с напольной установкой. Стенд состоит из эстакады, опорного устройства и шкафа силового. Эстакада предназначена для заезда и съезда автомобиля на опорные ролики, её длина составляет 15 м., что способствует безопасному заезду и съезду автомобиля с низким клиренсом и длинной колесной базой, или длинными передним и задним свесом автомобиля.
- Стенд оборудован обогреваемым помещением (офисом) с комплектом офисной мебели, оргтехники и бытовых приборов

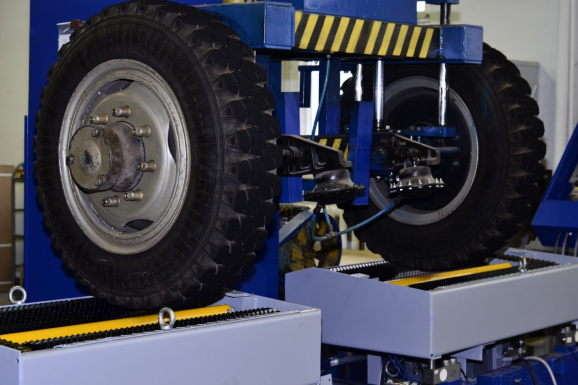

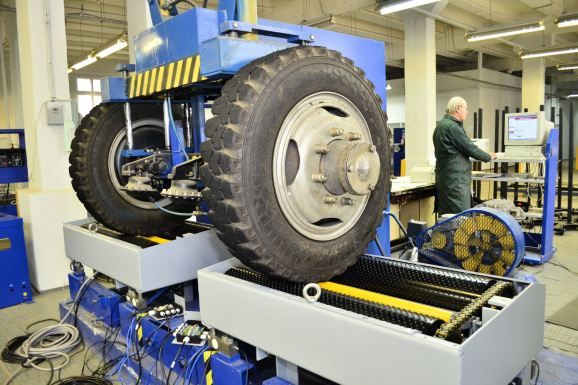

- Долговечные ролики для обычных и шипованных шин имеют металлическую точечную наплавку и обеспечивают коэффициент сцепления 0,8-0,7 (сух./влаж.). На ролики имеется российский патент RU 61695.
- Использование унифицированных запчастей облегчает профилактическое обслуживание стендов и позволяет с минимальными затратами расширять состав оборудования и адаптировать его под новые требования проверок технического состояния автомобилей.
- Усилие на органе управления тормоза замеряется специальным датчиком силы (педаметром) и передается по радиоканалу на ПК стенда.
- Наличие электронного датчика замера давления в пневмоприводе, в комплекте поставки универсальных тормозных стендов, позволяет производить контроль предельно допустимого падения давления воздуха в пневмогидравлическом тормозном приводе АТС.
- Управление стендами производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу или с клавиатуры ПК.
Технические характеристики:
1 |
Максимальная нагрузка на ось, кг |
100 -13 000 |
2 |
Диапазон измерений тормозной силы (на одном колесе), кН |
0 - 30 |
3 |
Диапазон измерений силы на органе управления тормозной системы, Н |
0 - 1000 |
4 |
Начальная скорость торможения, имитируемая на стенде, км/ч |
4,4/2,2 |
5 |
Диаметр колес автомобиля, мм |
520 - 1300 |
6 |
Ширина колеи, мм |
800/2800 |
7 |
Электропитание, В |
380 |
8 |
Потребляемая мощность электрооборудования, кВт |
19 |
9 |
Максимальная мощность при измерении максимальной тормозной силы в течение 10 секунд, кВт |
55 |
10 |
Габаритные размеры опорного устройства |
3000х1330х335 |
11 |
Диаметр роликов, мм |
204 |
12 |
Длина роликов, мм |
1000 |
13 |
Масса опорного устройства, кг |
1240 |
14 |
Габаритные размеры эстакады |
15700х3000х255 |
15 |
Масса эстакады, кг |
2620 |
16 |
Габаритные размеры офиса |
2410х2150х26000 |
17 |
Масса офиса, кг |
1500 |
Комплект поставки:
Наименование |
Кол-во (шт) |
Офис |
1 |
Шкаф силовой |
1 |
Шкаф распределительный |
1 |
Кресло |
1 |
Огнетушитель |
1 |
Аптечка |
1 |
Блок опорных устройств (левое, правое) |
2 |
Эстакада |
1 |
Датчик усилия на органе управления ТС (педаметр) |
1 |
Комплект дистанционного управления |
1 |
Электронный датчик давления в пневмоприводе |
1 |
Модуль 4WD |
1 |
Система взвешивания |
1 |
Комплект ПО СТС 6.4 |
1 |
Комплект эксплуатационных документов |
1 |
Комплект инструмента для поверки |
По дополнительному заказу |
Комплект ПК |
По дополнительному заказу |
Транспортировочные характеристики:
Грузовое место |
Масса брутто, кг |
Габаритные размеры, см |
Состав грузового места |
№ 1 |
1500 |
241х215х260 |
Офис |
№ 2 |
1240 |
152х136х84 |
Блок опорных устройств |
№ 3 |
530 |
222х82х86 |
Часть эстакады |
№ 4 |
535 |
222х82х90 |
Часть эстакады |
№ 5 |
845 |
222х102х28 |
Часть эстакады |
№ 6 |
710 |
222х82х113 |
Часть эстакады |
№7 |
140 |
120х72х82 |
Комплект инструмента и принадлежностей, комплект монтажных частей
|
