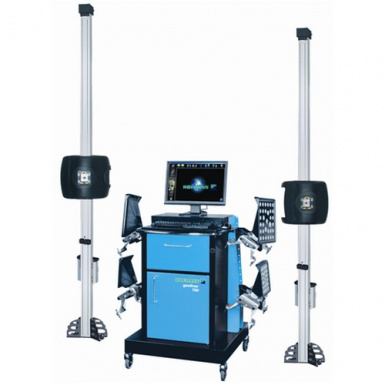

Geoliner 780 KIT Проездной 3D стенд для сход-развала

Hofmann Geoliner 780 Pro
2 709 217 руб. (с НДС)
В корзину
Купить в 1 клик
Добавить к сравнению
Гарантия 1 год
Geoliner 780 KIT— 3D-стенд РУУК л/а класса “Elit” Hofmann. Две независимые стойки с самонаводящимися камерами  для проездного поста. Мишени AC100 c криплением за обод диска.
Доставка по России и странам СНГ: По тарифам транспортных компаний
Рассчитать стоимость доставки груза ТК: Деловые линии, ПЭК, ЖелДорЭкспедиция, СДЭК.
Подробнее об оплате
Покупка в лизинг
Оставить заявку на монтаж/ремонт
  • Описание

    ТЕХНИЧЕСКОЕ ОПИСАНИЕ:

    • Предназначен для измерения геометрии подвески легковых автомобилей, лёгких грузовиков и микроавтобусов.
    • Решение для проездного поста.
    • Принцип измерения основан на анализе трёхмерного изображения, получаемого при помощи двух стационарных видеокамер установленных на горизонтальной балке и четырёх беспроводных мишенях, прикрепляемых к колёсным дискам автомобиля, в процессе его прямой и обратной прокатки.
    • Процедура измерений всех углов установки колёс, регламентируемых заводом-изготовителем конкретного автомобиля, занимает, в среднем, не более 3 минут.

    Версия программы Geo Pro 32 Bit Premium позволяет производить следующие измерения и регулировки:

    • Позиционирование четырех колес и отдельного колеса;
    • Схождения на поворотных кругах и при вывешенных колесах;
    • Максимального угла поворота, разности углов поворота, кастера и поперечного наклона оси поворота (шкворня) на поворотных кругах;
    • Кастера и поперечного наклона оси поворота (шкворня) при вывешенных колесах;
    • Развала при нулевом схождении;
    • Геометрии и размеров автомобиля;
    • Радиуса качения колеса, плеча обкатки и плеча стабилизации;
    • Измерение геометрии рулевого управления по программе «ProAckermann»
    • Измерение высоты положения кузова (опция);
    • EZ Toe – регулировка схождения передних колес при повернутом и не зафиксированном рулевом колесе.
    • EZ Access – функция проведения регулировок со снятыми колесами
    • В конструкции камер применены излучающие матрицы на неслепящих инфракрасных светодиодах, существенно снизить «слепящий» эффект, когда ваш взгляд случайно попадает на излучатель или мишень.
    • В конструкции камер используются вспомогательные светодиодные индикаторы, которые устанавливаются вокруг каждой из двух цифровых камер. В процессе работы данные индикаторы направляют действия оператора и дают подсказки так же, как это сделано в самой программе стенда.
    • Электро-механические подъемники камер.
    • Удобная графика позволяет проанализировать положение колёс в трёхмерном виде и сделать вывод о необходимости дальнейших регулировок.
    • В зависимости от условий эксплуатации стенда и типа передних поворотных кругов оператор может выбрать стандартную прокатку автомобиля- назад или вперед на 20 см или комбинированную прокатку назад-вперед на 10 см. -Показания углов установки колес появляются буквально через несколько секунд после прокатки
    • Программно-анимационный фильм позволяет наиболее безошибочным образом представить элементы подвески, предназначенные для регулирования и дать четкие указания по регулировкам.
    • Обладает способностью прямых измерений расстояний. Это позволяет провести диагностику колеи автомобиля, колесной базы справа и слева для выявления последствий аварий и некачественных ремонтов
    • Прилагающаяся электронная база данных насчитывает более 100000 моделей автомобилей.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    Схождение колеса, переднее/заднее, град ±35
    Суммарное схождение передней/задней оси, град ±60/±40
    Макc. угол поворота колеса, град 50
    Развал колеса передней/задней оси, град ±55
    Продольный наклон оси поворота передней оси ±30
    Поперечный наклон оси поворота, град ±30
    Угол оси тяги автомобиля, град ±35
    Диапазон зажима (без удлинителей), мм 8,3 - 24
    Колея, мм 1219 - 2438
    Колесная база, мм 2007 - 5080
    Точность отображения угловых величин, минуты 1
    Рабочая температура, °С от 0 до +45
    Электропитание, В/Гц 230/50

    КОМПЛЕКТ ПОСТАВКИ:

    • Мобильная коммуникационная стойка
    • Программное обеспечение Geo Pro 32 Bit Premium и база данных автомобилей
    • Пульт дистанционного управления
    • Мишени-отражатели (2 передних, 2 задних) и колёсные зажимы (4 шт.)
    • Две отдельные стойки с камерами и подъёмным устройством
    • Фиксатор руля, фиксатор педали тормоза, ограничитель прокатки автомобиля

    * ПК не входит в комплект поставки. Комплект ПК Может быть заказан как опция или приобретен самостоятельно на основании технических требований поставщика

  • Характеристики
    Модель Стенд сход-развал Geoliner 780 KIT
    Производство Европа
    Основные характеристики
    Подходит для Легковые автомобили
    Тип установки стенда Напольный
    Применяемость Яма или подъемник
    Возможность сквозного проезда Да
    Количество камер 2
    Характеристики камер XD камеры, подвижные
    Конструктивные и функциональные особенности
    Наличие стойки Да, 2 раздельные
    Устройство подъема камер Да
    Устройство наклона камер Нет
    Тип зажимов у мишеней С креплением на диск
    Возможность вывода изображения на 2-е устройство Нет
    Комплект поставки стандарт
    Монитор Да
    Принтер Да
    Поворотные круги Нет
    Фиксатор руля Да
    Фиксатор тормоза Да
    Калибровочное устройство Нет
  • Дополнительные материалы
    Geoliner 780 KIT (371.41КБ) Скачать
