Тормозной стенд ГАРО для легковых автомобилей СТС-4-СП-11 Базовый комплект с весами. Арт. 612-70

НоменклатураПрисоединенныеФайлы

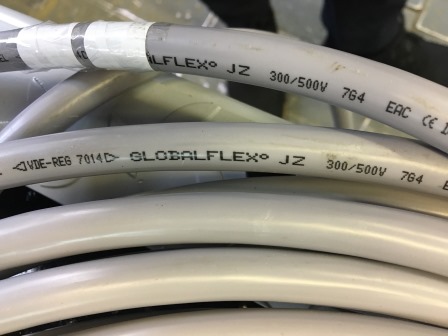

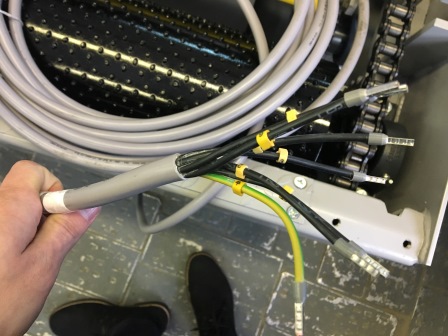

СТС-4 ГАРО стенд тормозной блок роликов СТС-4 ГАРО стенд тормозной опорное устройство СТС-4 ГАРО стенд тормозной шкаф силовой СТС-4 Итальянские мотор-редукторы_ СТС-4 самоцентрирующиеся подшипниковые опоры производства INA_ СТС-4 самоцентрирующиеся подшипниковые опоры производства INA_1 ТОрмозные стенды ГАРО Кабели Globalflex_ ТОрмозные стенды ГАРО Кабели Globalflex_обжимка_ СТС-4 самоцентрирующиеся подшипниковые опоры производства INA_1
770 000 руб.
В корзину
Купить в 1 клик
Добавить к сравнению
Артикул: 612-70 (Базовый комплект с весами)

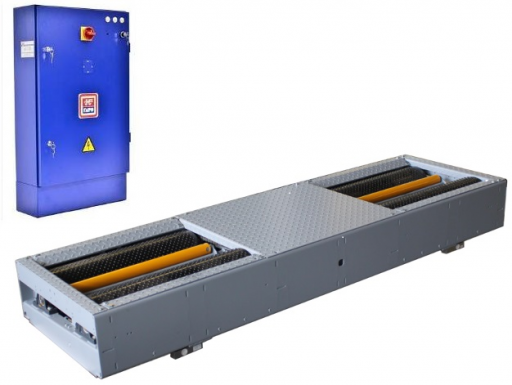

СТС-4-СП-11. Стационарный роликовый стенд тормозной системы для легковых автомобилей с нагрузкой на ось до 3500 кг. (Базовый комплект с устройством взвешивания нагрузки на ось). В составе: Опорное устройство (блок роликов), силовой шкаф, программное обеспечение тормозного стенда, устройство взвешивания нагрузки на ось.
Доставка по России и странам СНГ: По тарифам транспортных компаний
Рассчитать стоимость доставки груза ТК: Деловые линии, ПЭК, ЖелДорЭкспедиция, ЭНЕРГИЯ, СДЭК.
  • Описание

    СТС-4-СП-11 (Базовый комплект с весами) Стенд тормозной силовой

    1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ тормозного стенда:

    Предназначен для контроля эффективности рабочей и стояночной тормозных систем, устойчивости при торможении автомобилей с нагрузкой на ось до 3,5 тонн.

    • Может использоваться в составе линии прямой приемки автомобилей как на авторизованных, так и мультибрендовых независимых СТО.
    • Может использоваться в составе линии технического контроля при проведении технического осмотраавтомобилей. (При условии доукомплектования соответствующими приборами и программным продуктом ПО ЛТК).

    Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» ТР ТС 018/2011, ГОСТ Р 51709-2004, ГОСТ 33997-2016.

    СТС-4-СП-11 внесён в государственный реестр средств измерений РФ и имеет свидетельство об утверждении типа средств измерений за № 45615.

    ОСОБЕННОСТИ роликового тормозного стенда:

    • Установка блока роликов в уровень с полом. Обработка результатов измерений на ПК и вывод их на экран монитора и принтер.
    • Управление тормозным стендом производится с пульта дистанционного управления (ОПЦИЯ), который передает сигналы компьютеру по радиоканалу, или с клавиатуры ПК.
    • Режим 4WD позволяет испытывать автомобили с одной или несколькими ведущими осями.
    • Усилие на органе управления тормозами измеряется специальным БЕСПРОВОДНЫМ датчиком силы (ОПЦИЯ), и передается по радиоканалу на ПК стенда.
    • Система самодиагностики (заложена в «Сервисной программе ГАРО»).

    Импортные комплектующие тормозного стенда ГАРО:

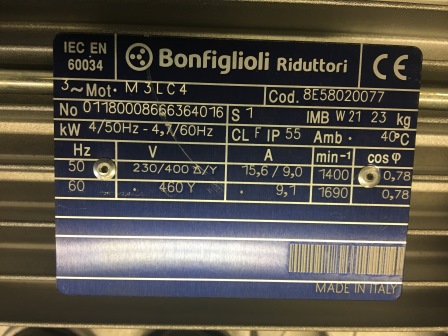

    • В конструкции СТС-4 применяются высоконадежные мотор-редукторы ИТАЛЬЯНСКОГО производства.
    • НЕМЕЦКИЕ датчики наличия автомобиля на стенде и следящего ролика.

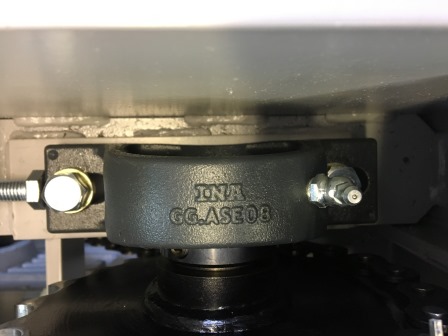

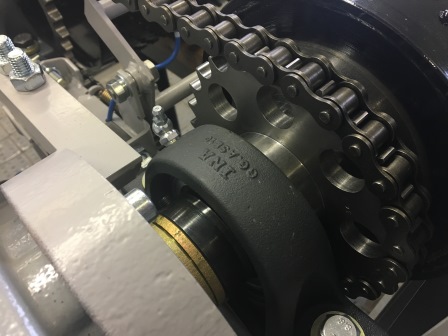

    • Установка фланцевых мотор-редукторов производится консольно. Сборка ролик – мотор-редуктор имеет только 2 опоры на самоцентрирующихся подшипниковых опорах производства INA. Данное решение полностью снимает изламывающие нагрузки на валу двигателя по сравнению с трехточечной схемой крепления.

    Конструктивные решения тормозного стенда СТС:

    • Металлические ролики с точечной наплавкой для обычных и шипованных шин (ПАТЕНТ RU 61695) обеспечивают исключительную долговечность на износ и нормативный коэффициент сцепления 0,8-0,7 (сух./влаж.).
    • На опорном устройстве имеются дополнительные пластины от износа опорного устройства шипами.
    • Задние ролики расположены выше передних. Данное конструктивное решение существенно снижает силы, стремящиеся «вытолкнуть» автомобиль со стенда в процессе испытаний.
    • Надежная система измерений. В конструкции тормозных стендов ГАРО применяются высоконадежные тензометрические датчики отечественного производства. Каждый датчик имеет персональный паспорт завода изготовителя. Применяемые силовые и весовые датчики проверены суровыми условиями.
    • В базовой комплектации использованы два режима помощи выезда автомобиля со стенда: блокировка роликов или принудительное вращение роликов стенда. По умолчанию используется вращение. Режим помощи при выезде может быть изменен только сервисным представителем при использовании сервисного ключа.
    • На рамке следящего ролика применены резиновые буферы.
    • Дополнительные стальные защитные накладки от износа шипованными шинами.
    • Порошковая окраска опорного устройства долго сохраняет эстетичный вид и противостоит коррозии.
  • Характеристики
    Модель СТС-4-СП-11 Арт. 612-70 (базовый комплект с весами)
    Бренд ГАРО
    Основные характеристики
    Назначение Техосмотр / СТО / АПТ
    По типу автомобилей Для легковых
    Максимальная нагрузка на ось 3500
    Диапазон измерений тормозной силы (на одном колесе), кН 0 - 10
    Диапазон измерений силы на органе управления тормозной системы, Н 0 - 1000 датчик усилия - ОПЦИЯ
    Диапазон измерений массы приходящейся на ось, кг 0 - 3500
    Диапазон измерений давления сжатого воздуха, МПа (бар) Не предусмотрено
    Диапазон измерений усилия вталкивания сцепного устройства, Н 0 - 3700 нагружатель ТСУ - ОПЦИЯ
    Количество скоростей испытаний 1
    Начальная скорость торможения, имитируемая на стенде, км/ч 4,4
    Диаметр роликов, мм 220
    Длина роликов, мм 700
    Ширина колеи, мм 800 - 2200
    Диапазон диаметра колес автомобиля, мм 520 - 790
    Потребляемая мощность не более, кВт 8
    Максимальная кратковременная мощность не более, кВт 20
    Электропитание, В 380
    Габаритные размеры опорного устройства 700 х 2332 х 300
    Масса опорного устройства, кг 450
    Габаритные размеры силового шкафа 600 х 210 х 1000
    Масса силового шкафа, кг 31
    Конструктивные и функциональные особенности
    Исполнение блока роликов Моноблок
    Тип установки Стационарный заглубляемый
    Тип роликов Стальные с точечной наплавкой
    Возвышение задних роликов Да
    Режим 4WD Да
    Режим помощи при выезде Да (2 режима)
    Система самодиагностики Да
    Работа с датчиком давления в пневмосистеме тормозов Нет
    Работа с нагружателем сцепного устройства прицепов Да
    Работа с тестером увода Да
    Прочее Для проведения техосмотра требуются датчик усилия на педали и рукоятка для ручного тормоза. Нагрузка на ось при проезде - до 4 т. Первичная поверка.
    Комплект поставки стандарт
    Блок роликов Да
    Силовой шкаф Да
    ПО тормозного стенда Да
    Весовые датчики Да
    Рама фундаментная Опция
    Педаметр Опция
    ПДУ Опция
    Упор колесный Опция
    Мостики переездные Опция
    Рукоятка для ручного тормоза Опция
    Крышки блока роликов Опция
    Тестер увода Опция
    Рама фундаментная тестера увода Опция
    Тестер подвески Опция
    Рама фундаментная тестера подвески Опция
    Коммуникационная стойка для ПК Опция
    Датчик давления в пневмосистеме Нет
    Дополнительные защитные пластины Да
  • Комплект поставки

    СТС-4-СП-11 базовый комплект с весами ГАРО Арт. 612-70 Комплект поставки:

    Артикул

    Наименование

    Кол-во

    Ед. изм.

    1

    СТН2К.02.00.000

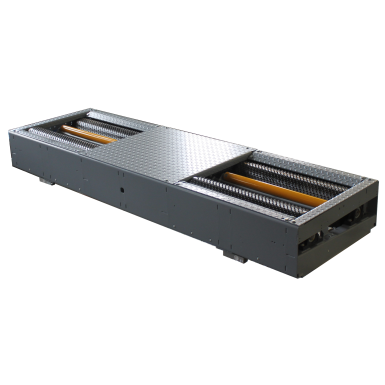

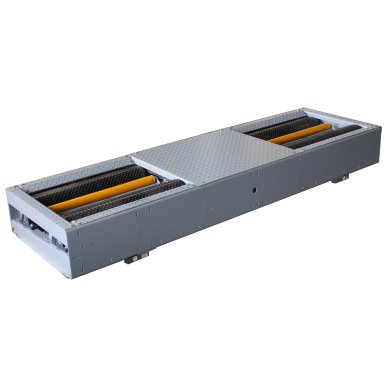

    СТС-4-СП-11 – Опорное устройство с комплектом силовых и коммуникационных кабелей. Устройство взвешивания нагрузки на ось

    1

    К-т

    2

    СТС4.11.02.00.000-02

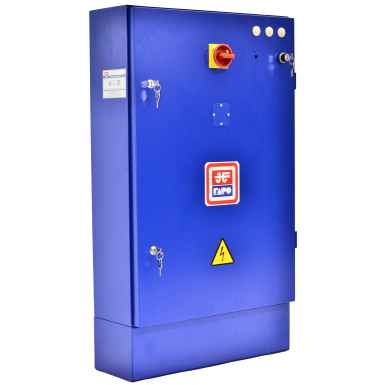

    Шкаф силовой

    1

    Шт

    6

    Комплект ПО СТС и документации

    1

    К-т

    СТС-4-СП-11 базовый комплект с весами ГАРО Арт. 612-70 Отгрузочные характеристики*:

    Место/

    Наименование

    Размеры, м

    Объём, м3

    Масса

    Тип упаковки

    1

    Устройство опорное.

    2,38 х 0,75 х 0,37

    0,66

    493

    На брусках + полиэтилен

    2

    Шкаф силовой. Комплект инструмента и принадлежностей

    1,29 х 0,39 х 0,70

    0,35

    63

    ящ. ДВП

    3

    Комплект монтажных частей.

    0,46 х 0,46 х 0,39

    0,1

    20

    ящ. ДВП

    *ориентировочно

  • Дополнительные материалы
    ССИ 54281 СТС (3.16МБ) Скачать
