Тормозной стенд ГАРО передвижной мобильный для легковых автомобилей СТС-4-СП-24: купить в Москве | Цена: 2 000 000 руб.

2 000 000 руб.

Добавлено в корзину

Купить в 1 клик

Добавить к сравнению

Артикул: 716-64 (С аппарелями и офисом)

СТС-4-СП-24. Мобильный роликовый стенд тормозной системы для легковых автомобилей с нагрузкой на ось до 3500 кг. С эстакадой и офисом.

Доставка по России и странам СНГ: По тарифам транспортных компаний

Рассчитать стоимость доставки груза ТК: Деловые линии, ПЭК, ЖелДорЭкспедиция, ЭНЕРГИЯ, СДЭК.

Описание

Напольный тормозной силовой стенд СТС-4-СП-24

предназначен для контроля эффективности рабочей и стояночной тормозных систем и устойчивости при торможении АТС с нагрузкой на ось до 3,5 тонн. Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» и ГОСТ Р 51709-2001.

Тормозной стенд обладает следующими особенностями:

Модульное построение, возможность наращивания до линии технического контроля.

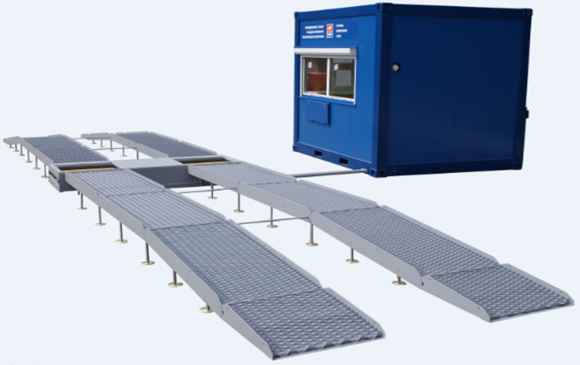

Стенд тормозной силовой СТС-4-СП-24 представляет собой передвижной комплекс с напольной установкой. Cтенд состоит из эстакады, опорного устройства и шкафа силового. Эстакада предназначена для заезда и съезда автомобиля на опорные ролики, её длина составляет 9 м., что способствует безопасному заезду и съезду автомобиля с низким клиренсом и длинной колесной базой, или длинными передним и задним свесом автомобиля.
Стенд оборудован обогреваемым помещением (офисом) с комплектом офисной мебели, оргтехники и бытовых приборов.
Долговечные ролики для обычных и шипованных шин имеют металлическую точечную наплавку и обеспечивают коэффициент сцепления 0,8-0,7 (сух./влаж.). На ролики имеется российский патент RU 61695.
Использование унифицированных запчастей облегчает профилактическое обслуживание стендов и позволяет с минимальными затратами расширять состав оборудования и адаптировать его под новые требования проверок технического состояния автомобилей.
Усилие на органе управления тормоза замеряется специальным датчиком силы (педаметром) и передается по радиоканалу на ПК стенда.
Управление стендами производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу или с клавиатуры ПК.

Технические характеристики мобильного тормозного стенда:

1	Максимальная нагрузка на ось, кг	0 -3 500
2	Диапазон измерений тормозной силы (на одном колесе), кН	0 - 10
3	Диапазон измерений силы на органе управления тормозной системы, Н	0 - 1000
4	Начальная скорость торможения, имитируемая на стенде, км/ч	4,4
5	Диаметр колес автомобиля, мм	520 - 790
6	Ширина колеи, мм	800 / 2200
7	Электропитание, В	380
8	Потребляемая мощность электрооборудования, кВт	8
9	Максимальная мощность при измерении максимальной тормозной силы в течение 10 секунд, кВт	20
10	Габаритные размеры опорного устройства, мм	2332х700х300
11	Диаметр роликов, мм	204
12	Длина роликов, мм	700
13	Масса опорного устройства, кг	450
14	Габаритные размеры коммуникационной стойки, мм	625х665х1130
15	Масса коммуникационной стойки, кг	96
16	Габаритные размеры эстакады, мм	9100х2200х300
17	Масса эстакады, кг	1300
18	Габаритные размеры офиса, мм	3070х2530х2590
19	Масса офиса, кг	1500

Комплект поставки мобильного тормозного стенда:

Наименование	Кол-во (шт)
Офис	1
Шкаф силовой	1
Шкаф распределительный	1
Мобильный кондиционер	1
Радиотелефон	1
Кресло	1
Огнетушитель	1
Аптечка	1
Светильник	1
Устройство опорное	1
Эстакада	1
Датчик усилия на органе управления ТС (педаметр)	1
Комплект дистанционного управления	1
Модуль 4WD	1
Система взвешивания	1
Упоры колесные	2
Мостки переездные	2
Комплект ПО СТС 6.4	1
Комплект эксплуатационных документов	1
Комплект инструмента для поверки	По дополнительному заказу
Комплект ПК	По дополнительному заказу

Транспортировочные характеристики мобильного тормозного стенда:

Грузовое место	Масса, кг брутто	Габаритные размеры, см	Состав грузового места
№ 1	1500	307х253х259	Офис
№2	492,5	238х75х37	Устройство опорное. Комплект монтажных частей. Крышки и мостики из комплекта инструмента и принадлежностей
№3	875	322х85х162	Эстакада, короб
№ 4	77	45х40х34	Детали эстакады
№5	136	90х178х80	Стойка приборная

Характеристики

Модель	СТС-4-СП-24 Арт. 716-64 (Мобильный тормозной стенд с аппарелями и офисом)
Производство	Россия
Бренд	ГАРО

Основные характеристики
Назначение	Техосмотр / СТО / АПТ
По типу автомобилей	Для легковых
Максимальная нагрузка на ось	3500
Диапазон измерений тормозной силы (на одном колесе), кН	0 - 10
Диапазон измерений силы на органе управления тормозной системы, Н	0 - 1000
Диапазон измерений массы приходящейся на ось, кг	0 - 3500
Диапазон измерений давления сжатого воздуха, МПа (бар)	Не предусмотрено
Диапазон измерений усилия вталкивания сцепного устройства, Н	0 - 3700 нагружатель ТСУ - ОПЦИЯ
Количество скоростей испытаний	1
Начальная скорость торможения, имитируемая на стенде, км/ч	4,4
Диаметр роликов, мм	220
Длина роликов, мм	700
Ширина колеи, мм	800 - 2200
Диапазон диаметра колес автомобиля, мм	520 - 790
Потребляемая мощность не более, кВт	8
Максимальная кратковременная мощность не более, кВт	20

Электропитание, В	380
Габаритные размеры опорного устройства	700 х 2332 х 300* БЕЗ аппарелей
Масса опорного устройства, кг	450
Габаритные размеры силового шкафа	600 х 210 х 1000
Масса силового шкафа, кг	31

Конструктивные и функциональные особенности
Исполнение блока роликов	Моноблок
Тип установки	Напольный
Тип роликов	Стальные с точечной наплавкой
Возвышение задних роликов	Да
Режим 4WD	Да
Режим помощи при выезде	Да (2 режима)
Система самодиагностики	Да
Работа с датчиком давления в пневмосистеме тормозов	Нет
Работа с нагружателем сцепного устройства прицепов	Да
Работа с тестером увода	Нет
Прочее	Полностью соответствует законодательству в сфере техосмотра. Нагрузка на ось при проезде - до 4000 кг. Полноразмерные аппарели. Офис мебелирован.

Комплект поставки стандарт
Блок роликов	Да
Силовой шкаф	Да
ПО тормозного стенда	Да
Весовые датчики	Да
Рама фундаментная	Да (рама для напольной установки)
Педаметр	Да
ПДУ	Да
Упор колесный	Опция
Мостики переездные	Опция
Рукоятка для ручного тормоза	Да
Крышки блока роликов	Опция
Тестер увода	Нет
Рама фундаментная тестера увода	Нет
Тестер подвески	Нет
Рама фундаментная тестера подвески	Нет
Коммуникационная стойка для ПК	Опция
Датчик давления в пневмосистеме	Нет
Дополнительные защитные пластины	Да

Комплект поставки
Дополнительные материалы

Сертификат СИ СТС (5.72МБ) Скачать

Сертификат СИ СТС (1) (3.16МБ) Скачать

Сертификат (1.61МБ) Скачать
