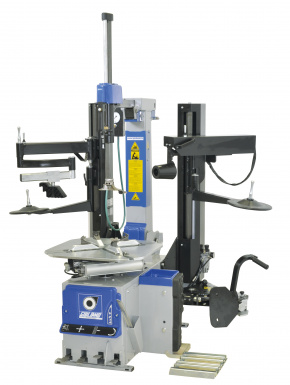

Шиномонтажный станок топ уровня Giuliano S234 с умным устройством отжима и двумя третьими руками

S 234 (380B) Giuliano.

Автоматический шиномонтажный станок профессионального уровня С двумя пневматическими вспомогательными устройствами «третья рука». Позволяет работать с экстремально сложными и жесткими колесами больших размеров.

Монтажная консоль откидывается назад вместе с колонной, и возвращается в рабочее положение пневматическим приводом. Предназначен для демонтажа/монтажа шин всех типов колес легковых автомобилей. В том числе низкопрофильных шин с жесткими бортами, а также шин RUNFLAT

• Усиленный корпус Racing. Для большей жесткости конструкции кронштейн крепления монтажной колонны имеет дополнительные косынки, и проварен сплошными швами со всех сторон. Колонна имеет размеры , превосходящие размеры колонн обычных станков. В зоне работы монтажной консоли колонна имеет дополнительные усиления. Данные решения обеспечивают минимальные изгибы ответственных рабочих элементов конструкции, снижая вероятность касания монтажной головки колесного диска.

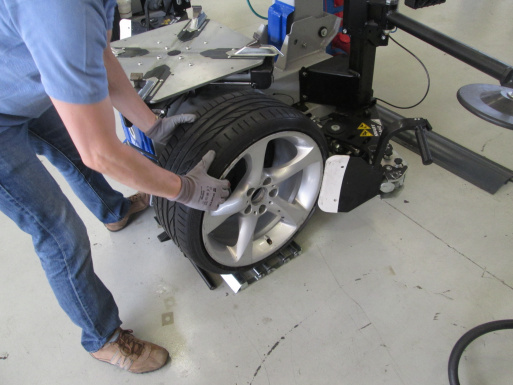

• Роликовая площадка в зоне отжима облегчает работу оператора, особенно при работе с тяжелыми колесами.

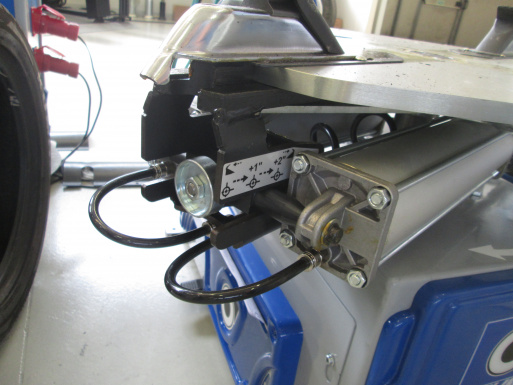

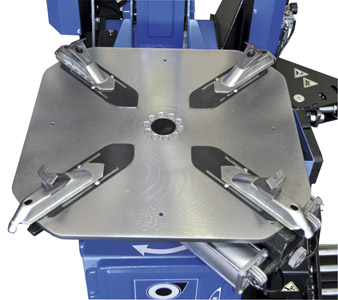

• Закрепление колеса - 4 кулачковым самоцентрирующимся зажимным устройством с пневматическим приводом с двумя цилиндрами под монтажным столом.
• 2 скорости вращения монтажного стола.
• Размеры и конструктивные особенности станка обеспечивают:
• Диапазон зажима изнутри от 12 до 28 дюймов.
• Диапазон зажима снаружи от 10 до 26 дюймов.
• Стандартно обеспечивается диапазон зажима до 24 дюймов, который, в случае необходимости может быть быстро увеличен вращением барашковых гаек под монтажным столом. Такое решение продлевает ресурс пневмоцилиндров зажима, т.к. при полном сжатии / расжатии зажимных кулачков поршень совершаем меньший ход.
• Ширина обслуживаемых колес: до 406 мм.
• Диаметр обслуживаемых колес: до 1120 мм.
• Взрывная накачка: ОПЦИОНАЛЬНО
• Вспомогательное устройство "Третья рука": В стандартной комплектации имеется ДВА вспомогательных устройства:

1. Модель HELP4. Установка справа. 2 рабочих инструмента:

- ролик прижимной

- поддерживающая тарелка

2. Модель PRESS ARM3. Установка слева. 2 рабочих инструмента:

- прижим

- поддерживающая тарелка

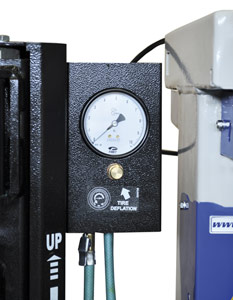

• Устройство накачки: Стационарный манометр с управлением накачкой педалью.
• Пневматическая подача монтажной головки обеспечивает возможность установки в рабочее положение и позиционирование относительно диска в полуавтоматическом режиме одной рукой.

ЗАПАТЕНТОВАННЫЕ РЕШЕНИЯ:

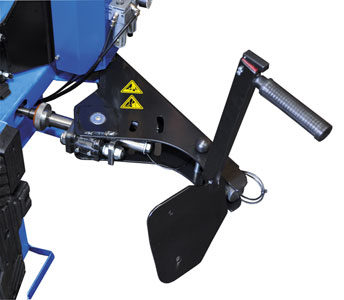

1. Эксклюзивный патент компании Giuliano: система POWER OUT разработана специально для исключения эффекта застревания отжимной лопатки между шиной и диском в процессе отжима борта. Включает следующие решения:

• Цилиндр отжима имеет диаметр 200 мм и двойное действие: Ход отжима и обратный ход – с одинаковым усилием
• Регулируемый угол лопатки устройства отжима борта: Угол 21 или 27 градусов для работы с различными шинами – обычными мягкими или жесткими низкопрофильными и RUNFLAT.
• Блокированное или свободное положение окончания рычага отжима: для работы с различными шинами – обычными мягкими или жесткими низкопрофильными и RUNFLAT.
• Регулируемое положение отжимной лопатки в пространстве в двух плоскостях (обычные станки имеют регулировку в одной плоскости)
• Бесступенчатая регулировка ограничения хода лопатки отжима (глубины отжима): для снижения риска повреждения датчиков давления и более бережной работы.

2. Эксклюзивный патент компании Giuliano: система «Smart Blade System» - «УМНОЕ ЛЕЗВИЕ» разработана специально для отсутствия необходимости касаться рукой устройства отжима в процессе отжима борта шины (видео). Включает следующие решения:

• На рукоятке устройства отжима присутствует кнопка управления пневматического фиксатора на штоке цилиндра отжима. Таким образом, задается начальное положение отжимной лопатки. После нажания на педаль отжима – лопатка совершает рабочий ход отжима, и возвращается обратно в исходное положение. Руки остаются свободными. Все управление только педалью.

3. Эксклюзивный патент компании Giuliano: система «Quadra Lock» - «4 сторонний замок». Система автоматически блокирует монтажную консоль в верхней части колонны в 4 направлениях мощными металлическими пластинками. Это значительно сокращает прогибы рабочих инструментов даже при работе с очень жесткими шинами. А также снижает напряжения в указанном узле.
