Назначение
Предназначен для подъема легковых автомобилей, легких грузовиков и микроавтобусов массой до 4000кг.
Описание

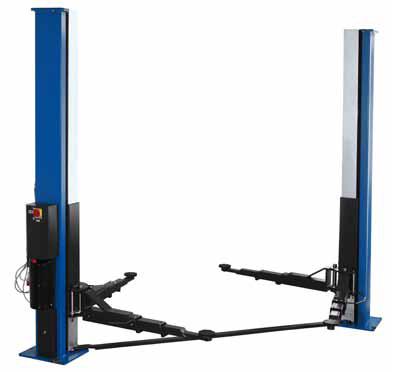

Симметричная конструкция трехступенчатых телескопических лап обеспечивает подъем любых автомобилей, в том числе длиннобазных. Развернутые колонны дают возможность открывания дверей автомобиля на больший угол и делают удобным выход из автомобиля при постановке на пост. 6 отверстий в опорной части каждой колонны подъемника под анкерные болты крепления к основанию, вместо привычных 5-ти отверстий как у большинства производителей. Конструкция и крепление подъемных лап к каретке соответствуют высочайшим европейским требованиям безопасности. Анкерные болты входят в стандартный комплект поставки, что не приводит к удорожанию монтажа. Защита ног оператора – стандартное оснащение. Удлинители подхвата высотой 75 мм - стандартная комплектация. Производство Компании Guiliano, Италия.
Особенности
· Предохранительный клапан.
· Концевой выключатель высоты подъема.
· Электромеханические замки безопасности в каждой стойке.
· Разрывоустойчивая структура шланга.
· Двойной цилиндр.
· Нижняя тросовая синхронизация.
· Высота переездного основания всего 50 мм.
· Адаптеры для рамных автомобилей.
· Резиновые накладки на опорных стойках.
· Возможность спуска автомобиля при отключении электропитания.
Технические характеристики
|
Тип (по месту расположения)
|
Стационарный
|
|
Грузоподъемность, т
|
4
|
|
Допустимое распределение груза спреди /сзади
|
2 / 3
|
|
Наибольшая высота подъема, мм
|
1800
|
|
Высота подхвата в нижнем положении, мм
|
117
|
|
Привод
|
Электрогидравлический
|
|
Электропитание, В/Гц
|
380 / 50
|
|
Мощность электродвигателя, кВт
|
3
|
|
Ёмкость гидравлической системы, л
|
12
|
|
Тип применяемого масла
|
ESSO NUTO H32 или аналог
|
|
Время подъема, с
|
50
|
|
Высота стоек, мм
|
2844
|
|
Ширина габаритная, мм
|
3419
|
|
Ширина проезда, мм
|
2400
|
|
Длина изогнутой лапы, мин./макс., мм
|
712 / 1051
|
|
Длина прямой лапы, мин./макс., мм
|
992 / 1462
|
|
Размеры упаковки Д х Ш х В, мм
|
2930 х 530 х 850
|
|
Масса в упаковке, кг
|
650
|
Комплект поставки
|
№ П/П
|
Наименование
|
Ед. изм.
|
Кол.
|
|
1
|
Опорная стойка в сборе с подъёмным цилиндром (левая, правая)
|
шт.
|
2
|
|
2
|
Переездное основание
|
шт.
|
1
|
|
3
|
Гидростанция
|
шт.
|
1
|
|
4
|
Подхватывающие лапы (прямые)
|
шт.
|
2
|
|
5
|
Подхватывающие лапы (изогнутые)
|
шт.
|
2
|
|
6
|
Подхватывающие подушки
|
шт.
|
4
|
|
7
|
Пульт управления
|
шт.
|
1
|
|
8
|
Электромагнит выключателя фиксации кареток
|
шт.
|
4
|
|
9
|
Концевой выключатель высоты подъема
|
шт.
|
1
|
|
10
|
Фиксирующий палец
|
шт.
|
4
|
|
11
|
Устройство запирающее лапы
|
шт.
|
4
|
|
12
|
Анкерные болты
|
шт.
|
10
|
|
13
|
Трос синхронизации
|
шт.
|
2
|
|
14
|
Контейнер для размещения рабочего инструмента и метизов
|
шт.
|
4
|
|
15
|
Резиновые накладки на опорные стойки
|
шт.
|
2
|
|
16
|
Гидравлические шланги и соединения
|
компл.
|
1
|
|
17
|
Комплект крепежа и фитингов
|
компл.
|
1
|
