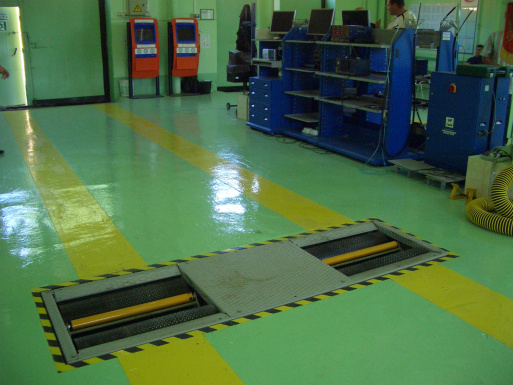

ЛТК-4Л-СП-11 линия технического контроля легковых автомобилей

ЛТК-4Л-СП-11
Цена по запросу
Заказать
Добавить к сравнению
Гарантия 1 год
Артикул: 668-67
ЛТК-4Л-СП-11 - стационарная линия технического контроля АТС с нагрузкой на ось до 3,5 т
Доставка по России и странам СНГ: По тарифам транспортных компаний
Рассчитать стоимость доставки груза ТК: Деловые линии, ПЭК, ЖелДорЭкспедиция, СДЭК.
Подробнее об оплате
Покупка в лизинг
Оставить заявку на монтаж/ремонт
  • Описание

    Линия предназначена для контроля технического состояния легковых автомобилей с нагрузкой на ось до 3,5 тонн при проведении технического осмотра, инспекционного контроля, а также может использоваться для проведения ремонтных и регулировочных работ.

    Основные технические параметры

    Характеристики проверяемых автомобилей:
    максимальная нагрузка на ось, кг 3.500
    диаметр колес (по шине), мм От 520 до 790
    количество осей, не более 10
    Расстояние между внутренними наружными торцами роликов, мм 800/2.200
    Напряжение, В 380 ±10%
    Установленная мощность электрооборудования, кВт, не более 8

    ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ, ВХОДЯЩИХ В ЛИНИЮ

    Значение параметра Пределы допускаемой относительной погрешности, %
    Тормозной силы на одном колесе, кН 0 - 10 ± 3
    Силы, создаваемой на органе управления, Н 0 - 1000 ± 4
    Массы каждого взвешивающего устройства, кг 0-3500 ± 3
    Угла поворота рулевого колеса, град 0 - 55 ± 0,5 град
    Угла наклона светотеневой границы, угл. мин. 0 - 140 ± 15 угл. мин
    Силы света внешних световых приборов, кд 1 – 100 000 ± 15
    Содержания углеводородов, млн­1 0 – 2 000 ± 6
    Содержания оксида углерода, об.д.% 0 - 5,00 ± 6
    Содержания диоксида углерода, об.% 0 – 16 ± 6
    Содержания кислорода, об.д.% 0 – 21 ± 6
    Дымности, % 0 - 99,9 ± 2
    Светопропускания стекол, % 45 - 99 ± 5

    Принцип работы линии заключается в последовательном сборе и программной обработке результатов измерений и визуального контроля технического состояния АТС при помощи измерительных приборов и оборудования, входящих в линию. Результаты измерений и визуального контроля фиксируются в программе линии автоматически по радиоканалу, а также вручную (через клавиатуру ПК или с помощью мобильного поста) и выводятся на экран монитора или распечатываются на принтере в форме диагностической карты, сводки тормозного стенда и заключения о техническом состоянии АТС.

    Технические данные на АТС выбираются из базы данных ПО ЛТК, имеющей средства для расширения. Регистрационные данные АТС вводятся вручную или автоматически из базы данных регистрации транспортных средств ГИБДД. Основу линий составляют тормозной стенд CТС-4-СП-11. Контрольно-измерительное оборудование, входящее в комплект поставки линии, размещается на подготовленных для установки этого оборудования площадках  и приборных стойках. Выбор планировки размещения оборудования зависит от наличия или отсутствия смотровой канавы и подъемника в помещении, где будет расположена линия:

    • без смотровой канавы и подъемника;
    • с смотровой канавой;
    • с подъемником П4.5-ПГ.

    СОСТАВ ЛИНИИ

    кол-во
    1 стенд СТС-4-СП-11 - контроль тормозных; систем; АТС с нагрузкой на ось до 3,5 т. 1
    2 прибор ОПК - проверка внешних световых приборов АТС 1
    3 газоанализатор АВГ-4-0.01 - контроль СО. СН, СО2, О2, ?, отработавших газов АТС, тахометр, контроль температуры масла в картере двигателя 1
    4 дымомер АВГ-1Д - контроль дымности дизельных двигателей, тахометр, контроль температуры масла в картере двигателя 1
    5 прибор ИСС-1 - контроль светопропускания стекол 1
    6 люфтомер ИСЛ-401МК – контроль угла поворота рулевого колеса до момента трогания управляемых колес автомобиля 1
    7 комплект беспроводной связи КБС-04 – обеспечивает беспроводную связь между приборами, входящими в ЛТК, и персональным компьютером 1
    8 програмный продукт 1
    9 стойка приборная СП-3 1
    10 стойка приборная СП-4 1
    11 секундомер СОС пр–2б-2-000 1
    12 комплект эксплуатационных документов 1
    13 манометр шинный 1
    14 штангенциркуль 1

    * - в комплект поставки НЕ ВХОДЯТ комплект ПК и комплект инструментов для поверки тормозных стендов

    УПАКОВОЧНЫЕ ХАРАКТЕРИСТИКИ ЛИНИИ ЛТК-4Л-СП-11

    Грузовое место Масса, кг Габаритные размеры, см Состав грузового места
    нетто брутто
    №1/11 1060 1166,5 74х43х65 Газоанализатор, измеритель дымности, измеритель светового коэффициента пропускания автомобильных стекол, комплект эксплуатационных документов, манометр шинный, прибор для измерения люфта, течеискатель, программный продукт, секундомер, штангенциркуль, КБС
    №2/11 450 493 238х75х37 Устройства опорные СТС-4-СП-11, комплект принадлежностей.
    №3/11 96 136 90х178х80 Стойка приборная СП-6.
    №4/11 15 20 46х46х39 Комплект монтажных частей, детали из комплекта инструмента и принадлежностей.
    №5/11 28 40 86х55х21 Комплект для поверки стенда СТС-4
    №6/11 47 61 244х52х13,5 Рама фундаментная СТН2А.00.20.100
    №7/11 30 45 128х55х59 Комплект ПК* - опция за отдельную плату
    №8/11 14 26 76х39х54 Прибор проверки фар
    №9/11 11 16 175х11х54 Прибор проверки фар
    №10/11 75 76 132х39х65 Стойка приборная СП-3
    №11/11 75 76 132х39х65 Стойка приборная СП-4

    ПРЕИМУЩЕСТВО ЛИНИИ ЛТК-4Л-СП-11 ПО СРАВНЕНИЮ С АНАЛОГАМИ

    • В состав ЛТК-4Л-СП-11 входит комплект беспроводной связи обеспечивающий беспроводную связь (BlueTooth) между приборами линии технического контроля и персональным компьютером ЛТК. Позволяет избежать неудобств при обращении с проводами и опасности их повреждения;
    • Возможность дальнейшего расширения функций - включение в состав линии:
      • системы видеорегистрации автотранспортных средств;
      • мобильного поста ЛТК (на базе персонального карманного компьютера);
      • дооснащение любым количеством опций.
    • ЛТК-4Л-СП-11 диагностирует тормозные системы АТС всех типов (в том числе и АТС с полным приводом).
    • Многопостовая технология позволяет через компьютерную сеть организовать до четырёх компьютерных «постов диагностики» в составе одной ЛТК-4Л-СП-11, это обеспечит одновременную параллельную диагностику нескольких автомобилей на линии и высокую пропускную способность станции ГТО при большом потоке АТС.

    ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

    • На всё оборудование предоставляется гарантия 12 месяцев с момента приёмки оборудования в эксплуатацию, но не более 14 месяцев со дня продажи.
    • Оборудование сертифицировано и внесено в государственный реестр средств измерений. Техническая документация, прилагаемая к линиям, содержит полное описание по эксплуатации и обслуживанию линии.
    • Сервисная служба выполняет пуско-наладочные работы, сервисное обслуживание, работает телефонная «горячая линия».

    МОНТАЖ И ПУСКОНАЛАДОЧНЫЕ РАБОТЫ

    • Монтаж и пуско-наладочные работы выполняются по отдельному договору и не включены в стоимость оборудования.

    ОБУЧЕНИЕ ПЕРСОНАЛА

    • Обучение двух операторов на каждую поставляемую линию технического контроля производится бесплатно в учебно-демонстрационном центре ГРУППЫ КОМПАНИЙ ГАРО. Выдача сертификатов установленного образца.
  • Характеристики
    Артикул 668-67
    Модель Линия технического контроля легковых автомобилей ЛТК-4Л-СП-11
