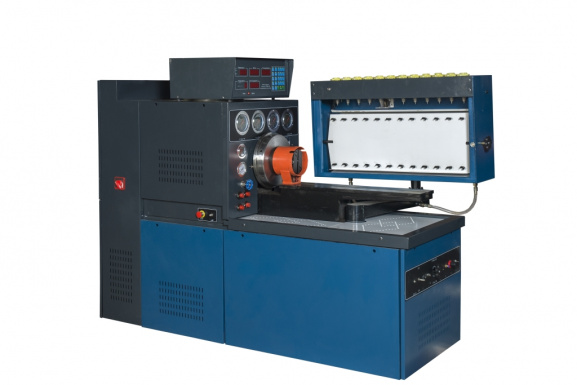

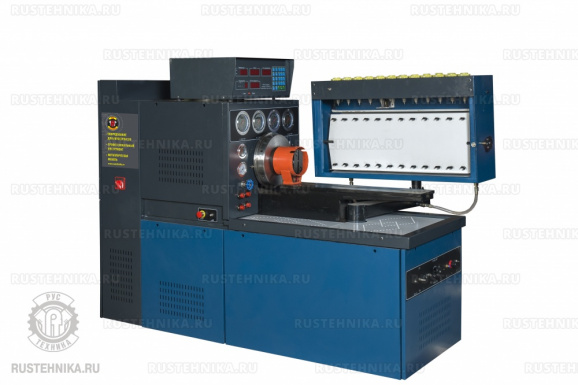

Принцип действия стенда для проверки ТНВД 04К

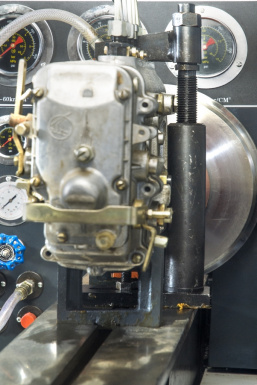

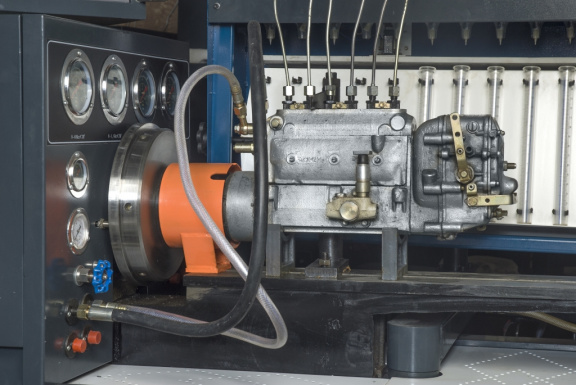

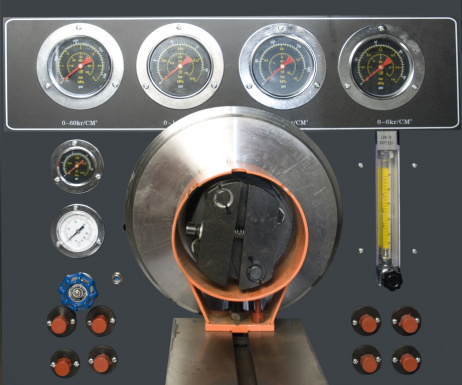

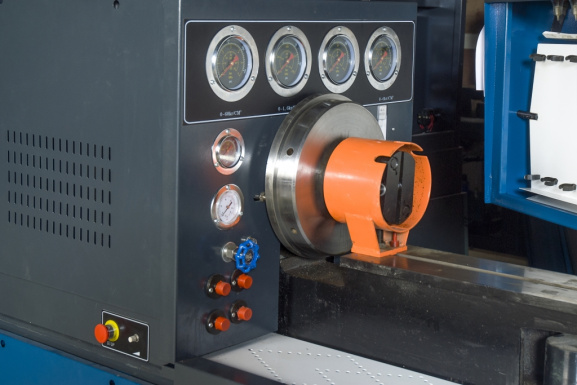

Регулировка производится путем вращения приводного вала ТНВД, присоединенного к муфте стенда, которая напрямую подключена к его приводу При испытании поддерживается необходимая температура и давление топлива, указанное в тест-планах к каждому виду топливного насоса. Данные, указанные в тест-планах, уникальны для каждого вида ТНВД.

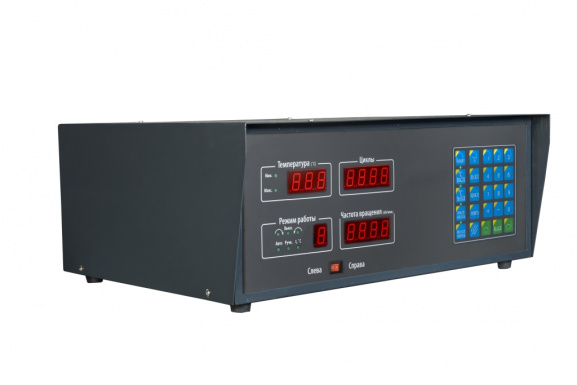

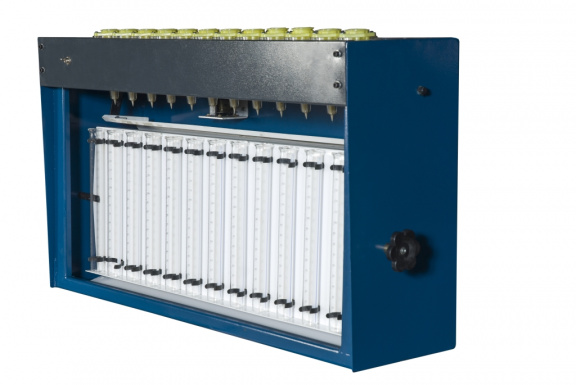

Электронные блоки стенда измеряют указанные параметры:
- цикловую подачу,
- расход топлива,
- угол впрыска,
- разворот муфты опережения впрыска топлива,
- отклонение от параметров углов начала впрыска топлива.
Все измерительные параметры того или иного насоса высокого давления указаны в программном обеспечении и тест-планах: для каждого вида ТНВД свои исходные данные.
| Артикул |
04К |
| Производитель |
Россия |
Установленная мощность
| Общая потребляемая мощность, кВт |
13 |
| Электродвигателя топливной системы, кВт |
1,1 |
| Двигателя электропривода, кВт |
15 |
| Нагревателя, кВт |
1,5 |
Вместимость баков (обеспечивается конструкцией)
| Частота тока, Гц |
50 ±1 |
| Напряжение сети питания, В |
380 |
| Для грязного топлива, л |
10 |
| Для топлива, л |
40 |
Давления топлива в интервале
| 6…30 кгс/см? |
±1,0 |
| 0,6…3,0 |
±0,1 |
| 1…6 кгс/см? |
±0,15 |
| кгс/см? |
±0,15 |
| Давления воздуха, Мпа |
| 0,1…0,6 М Па |
±0,015 |
Пределы допускаемых отклонений измеряемых величин
| Отсчёта числа циклов, цикл |
±1,0 |
| Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус |
±0,5 |
| Углов начала нагнетания (впрыска) топлива, градус |
±0,25 |
| Температуры топлива, ?С |
±2 |
| Цикловой подачи топлива, % |
±1 |
| Частоты вращения приводного вала в интервале: свыше 800 мин??, % |
±0,25 |
| Частоты вращения приводного вала в интервале: от 70 до 800 мин??, мин?? |
±1 |
Технические характеристики
| Количество обслуживающего персонала, чел. |
1 |
| Габаритные размеры, мм |
1760?800?1925 |
| Количество одновременно испытываемых секций высокого давления |
12 |
| Масса, кг |
640 |
| Тип |
Стационарный |
Описание процесса
Стенд для проверки ТНВД 04К: регулировка производится путем вращения приводного вала ТНВД присоединенного к муфте стенда, которая напрямую подключена к его приводу, при испытании поддерживается необходимая температура и давление топлива, указанное в тест-планах к каждому виду топливного насоса. Данные, указанные в тест-планах уникальны для каждого вида ТНВД. Электронные блоки стенда измеряют указанные параметры: цикловую подачу, расход топлива, измеряется угол впрыска, разворот муфты опережения впрыска топлива, отклонение от параметров углов начала впрыска топлива. Все измерительные параметры того или иного насоса высокого давления указаны в программном обеспечении и тест-планах: для каждого вида ТНВД свои исходные данные.
