ОПК-1 Прибор проверки света фар
-
Описание
Прибор проверки света фар
Прибор предназначен для проверки и регулировки, а также для измерения силы света фар автотранспортных средств (АТС) с высотой установки фар от 250 до 1450 мм в соответствии с требованиями ГОСТ 33997-2016, ГОСТ 33670-2015, ТР ТС 018-2011, СТБ 1641-2019 (Республика Беларусь), СТ РК 1811-2018 (Республика Казахстан) в условиях автотранспортных предприятий, станций технического обслуживания и в составе линий инструментального контроля технического состояния АТС. Прибор позволяет регулировать углы наклона и контролировать силу света фар ближнего и дальнего света, противотуманных фар и прочих световых приборов, а также силу света и частоту следования проблесков указателей поворотов.

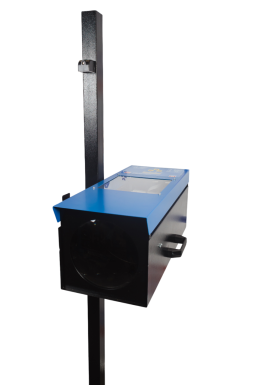

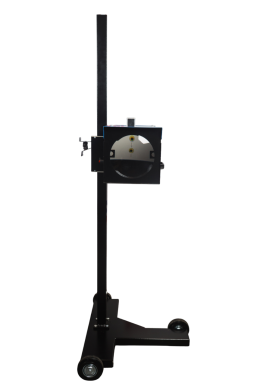

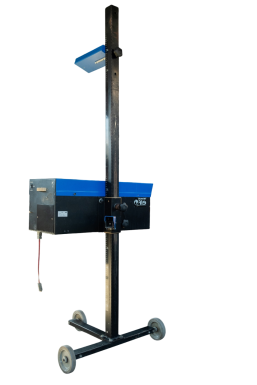

Оптическая камера и устройство ориентации расположены на передвижной стойке. В корпусе оптической камеры установлены фокусирующая линза, экран с разметкой и индикатор силы света. Экран перемещается по вертикали вращением диска отсчета величины снижения светотеневой границы. Высота установки камеры считывается по рискам на стойке. Оптическая ось камеры устанавливается в горизонтальной плоскости по уровню, а параллельность оси автомобиля достигается при помощи ориентирующего устройства.
Технические особенности прибора ОПК-1:
- Проверка силы света фар ближнего и дальнего света, противотуманных фар, габаритных огней, сигналов торможения, указателей поворотов, фар с ксеноновым источником света
- Регулировка угла наклона фар
- Проверка соответствия свето-теневой границы
- Результаты замеров отображаются на жидкокристаллическом графическом дисплее с подсветкой (цифровой люксометр вместо аналогового)
- Измерительная камера легко перемещается в вертикальной плоскости и надежно фиксируется в установленном положени;
- Четыре фотоприемника надежно защищены от посторонних внешних источников света
- Чувствительность фотоприемников ОПК (в отличии от дешевых импортных приборов) обеспечивает возможность проверки светотехники с малой силой света (габаритные огни, стоп-сигналы, указатели поворота)
- Линза из высококачественного оптического стекла импортного производства для достоверных результатов измерений. Каждая линза проходит тщательный тотальный входной контроль геометрии и качества.
- Автоматическая передача данных на персональный компьютер по RS-232 или беспроводному (опционально) каналу
Технические характеристики:
Диапазон измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости
от 0º00ʹ (0 мм/10 м) до 2º20,8ʹ (410 мм/10 м)
(от 0 % до 4,1 %)0-140Пределы допускаемой абсолютной погрешности при измерении угла наклона светотеневой границы, градус ± 3ʹ24ʺ
(±10 мм/10 м)
(± 0,1 %)Диапазон показаний силы света фар, кд 0-150000 Диапазон измерений силы света фар, кд 40-150000 Пределы допускаемой относительной погрешности при измерении силы света, % ±7 Пределы допускаемой абсолютной погрешности установки ориентирующего устройства, градус ±30 Диапазон измерений частоты следования проблесков указателей поворотов, Гц (проблесков в мин. от 0,5 до 3
(от 30 до 180)Пределы допускаемой абсолютной погрешности при измерении частоты следования проблесков указателей поворотов, Гц ±0,1 Пределы допускаемой абсолютной погрешности установки ориентирующего устройства ±30 Максимальная высота измерений, мм 1450 Минимальная высота измерений, мм 250 Частота следования проблесков указателей поворотов, Гц 0,5-3 Электропитание, В
- от источника постоянного тока
- от аккумулятора12 ±10% Габаритные размеры, мм
665х590х1770
Масса, кг
35 -
Характеристики
Модель Прибор проверки света фар ОПК-1 Производство Россия Бренд ГАРО
