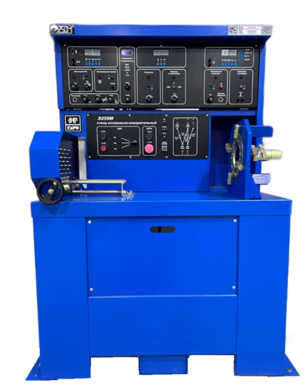

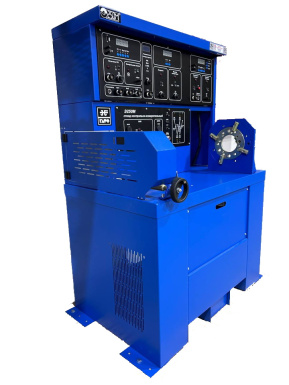

Стенд для проверки генераторов,стартеров и другого электрооборудования Э250М-02 ГАРО
-
Описание
Стенд контрольно-измерительный Э250М - разработка Группы Компаний ГАРО на новой элементной базе - с микропроцессорным управлением, цифровой обработкой сигнала и беспроводной связью с компьютером.
Продолжение серии стендов Э242 и Э2520. Стенды предназначены для диагностики снятого с автомобиля и нового электрооборудования в условиях автотранспортных предприятий, авторемонтных заводов, фирм и мастерских, станций технического обслуживания автомобилей, для профильных учебно-образовательных учреждений и магазинов автозапчастей. Принцип работы стенда заключается в имитации рабочих режимов и измерении выходных характеристик электрооборудования с целью проверки его работоспособности, определения технического состояния и поиска неисправностей.
Стенд Э250М-02 обеспечивает проверку электрооборудования:
- генераторов SIG, RLO, L-RVC, C и P-D
- генераторов на холостом ходу и под нагрузкой
- стартеров в режимах холостого хода и полного торможения
- реле-регуляторов
- тяговых реле стартеров
- реле-прерывателей
- коммутационных реле
- электроприводов агрегатов автомобиля
- полупроводниковых приборов
- резисторов
Стенд Э250М-02 обладает набором уникальных потребительских свойств:
Беспроводное подключение к компьютеру по каналу Bluetooth. Эта опция делает возможным контроль параметров и осциллограмм проверяемых стартеров и генераторов в режиме он-лайн и показывает, какая из частей стартера или генератора нуждается в ремонте.
В базовой версии стенд укомплектован силовым источником питания (СИП). Нет необходимости останавливать работу стенда на целые сутки для подзарядки аккумулятора или производить его замену, как это происходит со стендами других производителей, такой стенд будет максимально эффективным, его можно использовать на предприятиях с графиком работы 24/7.
Плавная регулировка частоты вращения генератора позволяет измерять параметры генератора во всём диапазоне режимов работы.
Сквозные ниши в опорной части стенда дают возможность легкого перемещения стенда внутри помещения
Техническое описание стенда

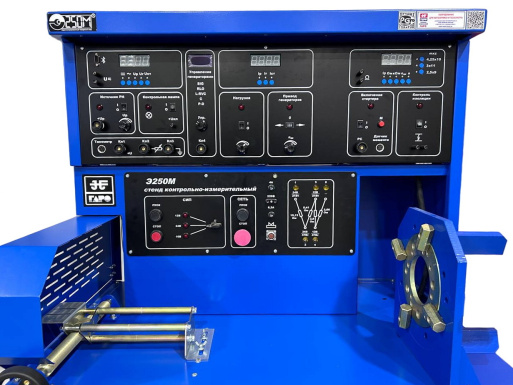

- Эргономичная панель управления обеспечивает быстрое освоение навыков работы на стенде и овладение методиками проверок. Органы управления сгруппированы в логически завершенные и функционально понятные блоки
- Яркие легко читаемые цифровые индикаторы
- Полный тормоз используется для испытания стартеров в режиме полного торможения и измерения крутящего момента. Переустановка тензометрического датчика обеспечивает проверку стартеров как левого, так и правого вращения
- Оснащается устройством проверки якорей стартеров и двигателей, которое позволяет определить наличие короткозамкнутых витков и обрывов в обмотке, правильность направления намотки
- Система крепления электрооборудования и комплекты принадлежностей позволяют закрепить на стенде практически все типы генераторов и стартеров российского и импортного производства
- Определение частоты вращения на холостом ходу и под нагрузкой производится непосредственно на валу генератора с помощью тахометра
- Привод генераторов: регулируемый, позволяющий производить плавное изменение частоты вращения ротора генератора
- Конструкции приводных шкивов обеспечивают проверку генераторов с клиновым и с поликлиновым (плоскоременным) приводами
- В качестве источника питания стартера применяется сетевой источник питания (СИП)
- Встроенная плавно-ступенчатая нагрузка позволяет проверить все известные марки генераторов во всем диапазоне токоскоростной характеристики (ТСХ) от 0 до 160 А
- Поставляется с полным комплектом принадлежностей, необходимых для выполнения проверок
-
Характеристики
Артикул 139-02 Модель Э250М-02 Производство Россия Бренд ГАРО Основные характеристики Тип конструкции Стационарный Напряжение проверяемого электрооборудования, В 12/24 (14/28) Максимальная мощность при проверке стартеров, кВА 11 Диапазоны измерения силы постоянного тока, А 0-10; 0–150; 0-1000 Диапазоны измерения напряжения постоянного и переменного тока, В 0-40 Диапазон измерения крутящего момента, Нм 0-100 Диапазоны измерения сопротивления постоянному току, Ом 1-500 000 Диапазон измерения частоты вращения, об/мин 500–9 500 Частота вращения привода стенда, об/мин 500–6 000 Масса нетто, кг 240 Масса брутто, кг 297 Габариты упаковки ДхШхВ, мм 950x1300x1700 Конструктивные и функциональные особенности Проверяемые генераторы Мощностью до 6,5 кВт в режиме холостого хода (х.х.) и под нагрузкой с током нагрузки до 160 А Проверяемые стартеры Мощностью до 13 кВт в режиме х.х. и мощностью до 9 кВт в режиме полного торможения Методика проверки генераторов на х.х. и под нагрузкой в любой точке ТСХ (токоскоростной характеристики) за счёт регулируемого привода Поддержка протоколов управления генераторов SIG, RLO, L-RVC, C, P-D Метод нагрузки стартеров При помощи полного тормоза Источник питания при проверке стартеров Сетевой источник питания -
Комплект поставки
Комплект поставки стенда Э250М-02:
Наименование
Обозначение
Кол. шт.
Применение
Исполнение
Стенд контрольно-измерительный Э250М
Э250М.00.00.000-ХХ
1
Согласно
заказу
Руководство по эксплуатации
Э250М.00.00.000 РЭ
1
Все исполнения
Ведомость эксплуатационных документов
Э250М.00.00.000 ВЭ
1
Индуктор2
1
Для обнаружения КЗ- в якорях
Согласно
заказу
Тахометр2
Э250М.04.00.000
1
Для измерения частоты вращения
Комплект связи с ПК2
Э250М.09.00.000
Комплект запасных частей в составе:
Э250М.07.00.000 Вставка плавкая
1
6,3А
Все исполнения
Комплект принадлежностей, в составе:
Э250.08.00.000 1
Призма
Э250.08.08.000 2 Для установки генератора
Все исполнения
Щупы для мультиметра
41600900 1 Для омметра и контроля изоляции
Ремень I-8,5х8-933
ГОСТ 5813-76 1 Для соединения генератора
с приводом стенда
Ремень I-11х10-950
1
Ремень I-14х10-937
1
Ремень II-19х12,5-973 зубчатый
1 Ремень поликлиновой
6РК – 1000
ТУ2563-027-00152106-01 1 Розетка, на корпус
СЕЕ-типа, 3P+N+E, 16F/400V,
IP44 (PCE:115-6)
1
Для подключения стенда
Жгут универсальный
Э242.08.00.100
1
Для подключения генераторов
с реле-регуляторами
Все исполнения
Коврик Э250.08.00.004 1
Для изоляции корпуса стенда
Зажим
Э250.08.01.000
1
Для генераторов
Подставка
Э250.08.03.000
2
Для установки генератора
Пластина 2
Э236.11.001
1
Для проверки обмоток роторов
На все исполнения,
кроме Э250М-04
Провод №2
Э240.08.00.300
1
Для подключения стартеров
Провод №3
Э240.08.00.300-01
1
Провод №4
Э240.08.00.300-02
1
Жгут №6
Э240.08.00.700
1
Крышка 2
Э242.08.00.300
1
Для стартеров ВАЗ 2108 и -09
На все исполнения,
кроме Э250М-04
Диск №1
Э240.08.00.002
1
Для крепления стартеров
Диск №2
Э240.08.00.003
1
Зуб
Э240.08.00.009
1
Установление в загрузочном устройстве
Провод
Э250.08.02.000 2
Силовой стартерный 50 мм2 Кронштейн2
Э250.08.04.000
1
Для тарировки датчика силы
Прихват
ЭЭ250.08.07.000
4
Для крепления стартеров
2Поставляется по дополнительному заказу
