CNC-602A Launch Установка для тестирования и ультразвуковой очистки форсунок

Стенд для проверки и очистки форсунок LAUNCH CNC 602

Launch CNC-602 - установка для тестирования и ультразвуковой многоканальной очистки всех типов форсунок (как электромагнитных так и механических), очистки топливных систем автомобиля, ультразвуковой многоканальной очистки всех типов форсунок (как электромагнитных так и механических), очистки топливных систем автомобиля.

Характеристики стенда:

Технические характеристики:

Питание: ~ 220 В ± 10%, 50 Гц

Потребляемая мощность: 450 Вт

Мощность ультразвукового излучателя: 100 Вт

Давление тестирующей жидкости: 0 – 6,5 Bar

Точность установки давления: 0.04 Bar

Диапазон имитации числа оборотов двигателя: 1 -9990 об/мин Точность установки числа оборотов: 10 об/мин

Диапазон установки количества управляющих импульсов на форсунку: 1 - 9999 1/сек

Диапазон регулировки длительности управляющего импульса на форсунку: 1 - 25 мс

Габаритные размеры, не более: 385 х 410 х 500 мм

Вес, не более: 35 кг

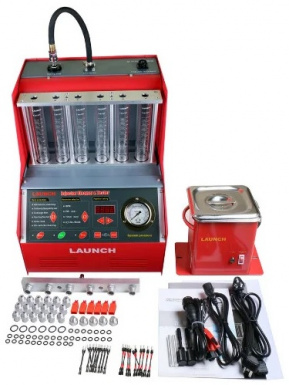

Комплектация

Главный блок стенда – 1 шт.;

Ультразвуковая ванна – 1 шт.;

Распределитель топлива – 1 шт.;

Кабель питания – 2 шт.;

Кабель 1 для подключения форсунок – 10 шт.;

Кабель 2 для подключения форсунок – 10 шт.;

Адаптер 1 для подключения к форсункам с верхней подачей топлива d 10.5 - 6шт.;

Адаптер 2 для подключения к форсункам с верхней подачей топлива d 13.5 - 6шт.;

Адаптер обратной промывки форсунок (верхняя подача) - 6 шт.;

Уплотнительное кольцо d20x2.65 – 6 шт.;

Уплотнительное кольцо d23.6x2.65 – 6 шт.;

Уплотнительное кольцо d32.5x2.65 – 6 шт.;

Уплотнительное кольцо d7.1x2.65 – 6 шт.;

Уплотнительное кольцо d15x2.65 – 6 шт.;

Уплотнительное кольцо d23.6x1.8 – 6 шт.;

Заглушка– 5 шт.;

Адаптер Buick – 6 шт.;

Адаптер форсунок с крупной резьбой (верхняя подача) – 6 шт.;

Адаптер форсунок с мелкой резьбой (верхняя подача) – 6 шт.;

Адаптер форсунок d13.5 (верхняя подача) – 6 шт.;

Адаптер форсунок d10.5 (верхняя подача) – 6 шт.;

Инструкция пользователя – 1 шт.;

Пластиковый кейс для принадлежностей – 1 шт.;

Основные преимущества установки Launch CNC-602

Очистка до 6 топливных форсунок одновременно и универсальные переходные адаптеры в базовом комплекте

Конструкция топливной рампы адаптированная для очистки форсунок как с верхней, так и с боковой подачей топлива

? Предварительное тестирование: проверка балансов форсунок, моделирование параметров работы двигателя, проверка герметичности магистралей, тест факела распыления.

? Визуальный контроль процесса очистки с применением люминисцентной подсветки тестовых стаканов.

? Автоматизированный слив тестовой жидкости из мерных колб в исходную емкость по нажатию кнопки “Drain”

? Жидкостная очистка топливной системы в ультразвуковой ванне специальным сольвентом с применением дополнительно приобретаемого комплекта переходных адаптеров

? Автоматическое определение рабочего напряжения в соответствии с сопротивлением электрической обмотки форсунок

Функциональные возможности установки Launch CNC-602

Универсальная применяемость стенда для очистки топливных систем Launch CNC-602

? Возможность очистки до 6 штук электромагнитных или механических форсунок

? Переходные адаптеры для большинства типов форсунок в базовом комплекте поставки

? Топливная рампа Launch CNC-602 подходит для работы с верхним и боковым подводом топлива

Тестирование топливных систем перед очисткой

? Определение динамического / статического балансов форсунок на базе моделирования реальных параметров работы двигателя в динамике

o Число оборотов: 1 - 9990 об/мин

o Рабочее давление топлива 0 - 6,5 бар

o Время впрыска 1 - 25мс

? Проверка топливных магистралей на герметичность с помощью механического манометра из комплекта поставки

? Тест угла факела распыления сопла форсунки

Визуальный контроль процесса очистки с применением прозрачных тестовых стаканов

? Результаты испытаний видно в тестовых стаканах, подсвечиваемых люминесцентной лампой

? После завершения проверок, с помощью специальной кнопки DRAIN вся тестовая жидкость сливается в исходную емкость

? Колбы защищены от разбивания путем установки в глубине корпуса стенда CNC 602A

Ультразвуковая ванна для очистки топливных форсунок в базовом комплекте

? Очистка форсунок при помощи ультразвуковой ванны из комплекта поставки

Автоматическое определение рабочего напряжения

? Установка оптимального напряжения в соответствии с сопротивлением электрической обмотки форсунок
