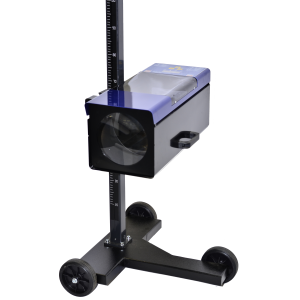

«Лазерный прицел» для прибора проверки света фар ОПК.

«Лазерный прицел» для прибора проверки света фар ОПК.

«Лазерный прицел» для прибора проверки света фар ОПК.

Эффективность работы оборудования на участке для диагностики автомобилей это совокупность нескольких параметров: удобство в использовании, скорость измерений, оперативность обработки данных.

Мы ценим время наших клиентов, поэтому теперь прибор проверки света фар автомобилей может быть снабжен дополнительной опцией - «Комплектом лазерной наводки», который значительно сокращает время установки прибора относительно проверяемой фары.

До внедрения данной опции в прибор проверки света фар ОПК оператор должен был соблюсти ряд требований по установке прибора ОПК для измерения и регулировки силы света фар, а именно:

- разместить прибор ОПК на рабочей напротив проверяемой фары на расстоянии 500-600 мм (рекомендуется 550 мм) между линзой камеры и рассеивателем фары.

- камеру прибора установить по высоте так, чтобы центр линзы прибора совпадал с центром фары. Положение центра линзы должно соответствовать положению просечек на боковых стенках камеры.

- при необходимости регулировать горизонтальное положение оптической оси камеры относительно рабочей площадки по пузырьковому уровню, расположенному внутри камеры.

- передвижение прибора, перпендикулярно продольной оси АТС, от одной фары к другой происходило с помощью ориентирующего устройства щелевого типа так, чтобы наблюдаемая в ориентирующем устройстве горизонтальная линия проходила через две любые наиболее характерные симметричные точки передней части АТС (верхние участки ободков фар, подфарники и т. д.).

Таким образом, для установки прибора ОПК было необходимо произвести ряд замеров измерительным инструментом, устанавливая камеру по высоте и отдаленности от проверяемой фары, а также произвести ориентацию камеры перпендикулярно продольной оси АТС. Эти операции занимают определенное время.

Теперь большую часть операций за Вас могут выполнять три лазерных модуля «комплекта лазерной наводки».

Два точечных лазера устанавливаются в камеру прибора на специальных кронштейнах и настраиваются под определённым углом так, чтобы их точки совпали на расстоянии, на котором проводится проверка фары (для приборов ОПК оно составляет 550 мм). Центральная точка экрана прибора, оптический центр линзы и точка совмещения лазеров должны быть на одной оси.

Третий лазер представляет собой генератор линии, который может крепиться к стойке прибора или на ориентирующее устройство с помощью неодимовых магнитов. Поворачивая вращающийся модуль, сначала необходимо выставить спроецированную линию параллельно крышке прибора, затем навести её на две симметричные точки на передней части автомобиля (удобно лазерную линию ориентировать по номерному знаку).

Прибор проверки фар установлен правильно, когда точка совмещения 2-х лазеров находится в центре фары, а линия генератора проходит или параллельна 2-м симметричным точкам на передней части автомобиля.

Для заказа данной опции Вы можете обращаться по телефону 8-800-350-53-53.
